Korg MS20M Kit +SQ-1

MS20M Kit + SQ1

1978’te piyasaya sürülen klasik Korg MS20 analog synthesizer, 2013’te orijinal devreleriyle mini bir kasada, 2014’te ise kendin yap seti halinde orijinal boyutunda satışa sunulmuştu. Bu iki ürün orijinal MS20’yi tasarlayan mühendisler tarafından tasarlanmıştı. Orijinal MS20’nin tasarımı, kısa sürede enteresan bir ürün üretmek isteyen az sayıda kişi tarafından yapılmıştı, sonuçta ürün büyük bir hit olmuştu. Bunun yanında o zaman bazı  şeyler bu ürüne zamansızlıktan eklenememişti. 37 yıl sonra MS20M ile ürün tamamlanmış oldu.

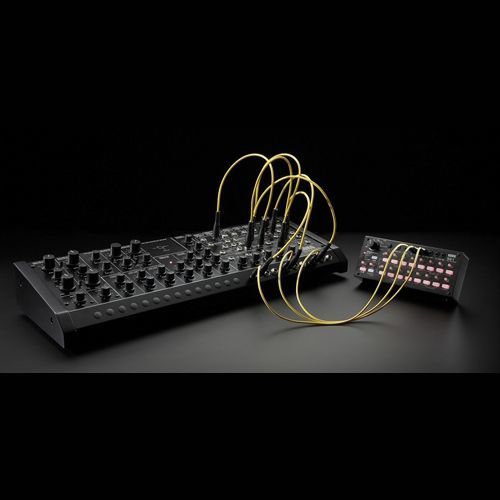

MS20M Kit, MS20’yi baz alarak ek iyileştirmeler eklenmiş, kendinizin kurulumunu yapacağı bir üründür. Oscillator Sync, FM, çift filtre (pre ve post) ve PWM tarafından sağlanan geliştirilmiş synthesis imkanları yanında Hz/V ve V/Oct destekli CV IN jakları ile diğer ekipman ile uyum içinde çalışır. Birlikte verilen SQ-1 step sequencer ile sequence oluşturulup çalınabilir.

MS synthesizer serisinin amiral gemisi olan bu model, kullanıcı tarafından kurulumu yapılmak üzere bir kendin yap seti halinde satışa sunulmuştur.

Ürünün bazı özellikleri:

*  Daha fazla güçlendirilmiş synthesis
     -  Osilatör senkronizasyonu sağlayan SYNC ON/OFF svici (VCO1’i VCO2’ye senkronize ederek karmaşık tonlu güçlü ses elde edilmesini sağlar.)
     -  Frekans modülasyonu sağlayan FM ON/OFF svici (VCO1 waveform’unun VCO2 waveformunda frekans modülasyonu için kullanılmasını sağlayarak vibrato efekti veya metalik sesler elde edilmesini sağlar)
     -  İki filtre türünü seçen FILTER TYPE svici (Orijinal MS20 iki farklı VCF devresi kullanırken şimdi bu tek bir sviç ile seçilebilir)
     -  Pulse Width modülasyonuna imkan veren PWM IN jakı (Daha önce MS10’da mevcut olan PWM şimdi MS20’de de kullanılmaktadır. VCO1 square wave pulse genişliğini modüle ederek geniş ses elde edilir)
     -  Sonik imkanlarınızı genişleten EG2 NORMAL OUT (Daha önceki EG2 REV OUT’a ek olarak 0V--+5V aralığında normal EG2 OUT)
     -  Sesin provasın yapmanın kolay yolu için TRIG SW düğmesi (Parametreler editlenirken sesin prova edilmesini sağlayan trigger sviç)

*  Diğer aygıtlardan sesi kontrol etmek için çeşitli bağlantılar
      -  Tüm CV/GATE gereksinimleri için destek: Hz/V ve V/Oct, S-Trig ve V-Trig (Gate sinyallerini alan TRIG IN jakı için sadece S-Trig değil, V-Trig standardı da eklenmiştir. CV/GATE çıkışına sahip her  sequencer veya
          kontroller ile çalışır)
      -  Üç JUNCTION jakı (SQ-1 veya benzer cihazdan gelen çıkış sinyalleri mini phone bağlantısından 1/4" phone bağlantısına çevrilebilir veya birden fazla hedefe gönderilebilir)
      -  MIDI IN bağlantısı ve USB MIDI bağlantısı (MIDI IN bağlantısı nota mesajlarını alırken USB MIDI bağlantısı nota mesajlarını hem gönderip hem alabilir)

*  Lüks görünümlü ahşap yan panellere sahip kendin yap seti (Uzmanlık veya elektronik bilgisi gerektirmez. Sadece vidaları sıkıştırmak ve parçaları yerine takmak yeterli)

*  SQ-1 step sequencer (2 x 8 adım step sequencer)

Paket içeriği:
Üst panel, Alt panel, Sol Yan Panel, Sağ Yan Panel, Boşluk kağıdı, Bağlantı Devre Board’u (küçük), Bağlantı Devre Board’u (büyük), Arka Jak Devre Board, VR Devre Board (küçük), VR Devre Board (büyük), Panel Jak Devre Board ve Sviç VR Devre Board, TRIG SW düğmesi, Somun A (92 adet), Conta A (46 adet), Somun B (7 adet), Somun C (30 adet), Tırtıklı Somun (3 adet), Vida A (4 adet), Vida B (14 adet), Boşluk parçası, Lastik Kovan (14 adet), Lastik Ayak (4 adet), Düğme (büyük, 7 adet), Düğme (küçük, 29 adet), Kablo Askısı, İngiliz Anahtarı, Mini İngiliz Anahtarı

MS-20M Kit Detaylı Özellikler


1. Voltaj kontrollu Oscillator 1(VCO 1)
：Scale (32', 16', 8', 4') (6 oktav, +cent, -cent)
：Wave form(Triangle, Sawtooth, PW-Square, White Noise) (4 mod)
：Pulse width ayarı 1:1 - 1:infinity
2. Voltaj kontrollu Oscillator 2(VCO 2)
：Scale (16', 8', 4', 2') (6 oktav, +cent, -cent)
Wave form(Sawtooth, Square, Pulse, Ring modulator) (4 mod)
Pitch( ±  2 oktav)
3. VCO Master kontrol : Master tune( ± 100cent)
：Portamento(mak. 10 saniye)
：MG/T.EXT(-5V - +5V) frekans modülasyon yoğunluğu
：EG1/EXT(-5V - 0V) frekans modülasyon yoğunluğu
4. VCO Mikser
：VCO 1 Seviye
：VCO 2 Seviye
5. Sync
：On/Off Slid SW(VCO1-->VCO2)
6. FM
：On/Off Slid SW(VCO1-->VCO2)
7. Voltaj kontrollu High Pass Filter (VCF HPF)
：Cutoff frekansı(50Hz - 15,000Hz)
：Peak(flat - self OSC)
：MG/T.EXT(-5V - +5V) cutoff frekans modülasyon yoğunluğu
：EG2/EXT(-5V - +5V) cutoff frekans modülasyon yoğunluğu
8. Voltaj kontrollu Low Pass Filter (VCF LPF)
：Cutoff frekansı(50Hz - 15,000Hz)
：Peak(flat - self OSC)
：MG/T.EXT(-5V - +5V) cutoff frekans modülasyon yoğunluğu
：EG2/EXT(-5V - +5V) cutoff frekans modülasyon yoğunluğu
9. Filtre Türü
：Select Slide SW(REV.1 / REV.2)
10. Envelope Generator 1
：Delay zamanı(10saniye)
：Attack zamanı (10 saniye)
：Release zamanı (10 saniye)
11. Envelope Generator 2
：Hold zamanı (20 saniye)
：Attack zamanı (10 saniye)
：Decay zamanı (10 saniye)
：Sustain seviyesi (0V - 5V)
：Release zamanı (10 saniye)
12. Modulation Generator (LFO)
：Wave form(Negatif Sawtooth - Triangle - Positif Sawtooth, Wide Pulse - Square - Narrow Pulse)
：Frekans(0.1Hz - 20Hz)
13. Power svici ve Volume
：Volume
14. Gösterge
：LED(Power On, EG1+EG2 trigger, Modulation Generator miktarı)


1. Control bölümü
：Giriş sinyal seviyesi
：Low cut frekansı(50Hz - 2,500Hz)
：High cut frekansı (100Hz - 5,000Hz)
：CV adjust
：Threshold seviyesi
2. Giriş ve Çıkış
：Signal In
：Amplifier Out
：Band pass filter Out
：CV Out(0 - +8.4V)
：ENV Out(0 - +5V)
：Trig Out(+5V-->GND)
3. Gösterge(LED)
：Peak göstergesi
：Trigger göstergesi


1. CV IN(Hz/V)
：VCO 1+VCO 2 kontrol voltaj girişi(Hz/V 0 - +8V)
2. CV IN(V/Oct)
：VCO 1 + VCO 2 kontrol voltaj girişi (V/Oct 0 - +5V)
3. CV OUT
：VCO kontrol voltaj çıkışı (Hz/V) (0 - +8V Uyarı: Sadece MIDI IN)
4.TRIG OUT
：Trigger çıkışı(+5V-->GND Uyarı: Sadece MIDI IN)
5. VCO
：VCO 1 + VCO 2 harici frekans control girişi(V/Oct -5V - +5V)
6. PWM IN
：PWM VCO 1 PW-Square için PWM
7. VCF
：Harici sinyal girişi(3Vp-p max.)
：Harici High pass filtre cutoff frekans control girişi(2OCT/V)(-5V - +5V)
：Harici Low pass filtre cutoff frekans control girişi (2OCT/V)(-5V - +5V)
8. VCO + VCF
：Toplam harici modülasyon girişi(T.EXT)(-5V - +5V)
9. VCA
：Harici ön gain control girişi(0 - +5V)
10. EG
：EG 1 envelope sinyal normal çıkış(0V - +5V)
：EG 1 envelope sinyal reverse çıkış(+5V - 0V)
：EG 1 + EG 2 trigger girişi(GND-->+5V - +15V)
：EG 1 + EG 2 trigger girişi(-->GND)
：EG 1 trigger girişi (-->GND)
：EG 2 envelope sinyal normal çıkışı(0V - +5V)
：EG 2 envelope sinyal reverse çıkışı(+5V - -5V Caution: Sustain Seviyesi=0V)
11. MG
：Triangle çıkışı (Negatif Sawtooth - Triangle - Positif Sawtooth)(5Vp-p)
：Rectangle çıkışı (Wide Pulse - Square - Narrow Pulse)(0 - +5V)
12. Noise Generator
：Pink noise çıkışı (5Vp-p)
：White noise çıkışı (5Vp-p)
13. Sample ve Hold
：Clock trigger girişi(-->GND)
：Sample signal girişi (5Vp-p mak.)
：S/H çıkışı (5Vp-p mak.)
14. Modulation VCA
：Control voltage girişi (0 - +5V)
：Sinyal girişi (-5V - +5V)
：Sinyal çıkışı (-5V - +5V)
15. TRIG SW
：SW On-->TRIG IN(-->GND)
16. TRIG SW OUT
：Switch çıkışı (-->GND)

17. JUNCTION
: 3 X  (1 X 3.5mm Stereo mini Phone Jakı + 3 X 6.3mm Stereo Phone Jakı)


1. Signal In
: Monaural phone jakı
2. Signal Out
: Monaural phone jakı
: Maksimum Çıkış Seviyesi 2Vp-p
: Çıkış Empedansı 3.5kΩ
3. Head phones out
：Stereo phone jakı
：Maksimum Çıkış Seviyesi 48mW (33Ω)
：Çıkış Empedansı 10Ω
4. MIDI
：MIDI Girişi
* Sadece nota mesajları (velocity kullanılmaz) alınabilir
* MIDI kanalı (1-16) değiştirilebilir.
5. USB
：B türü, USB-MIDI Giriş/Çıkış
* Sadece nota mesajları (velocity kullanılmaz) gönderilebilir ve alınabilir
* MIDI kanalı (1-16) değiştirilebilir.


Güç tüketimi: 9.24W
Güç kaynağı: DC12V
Boyutlar: 587 mm (W) x 215 mm (D) x 104 mm (H) /23.11" (W) x 8.47" (D) x 4.09" (H)
Ağırlık: 4 kg / 8.82 lbs.
Birlikte verilenler: AC adaptörü (12V), On ø6.3 mm patch kablosu, üç ø3.5 mm patch kablosu

SQ-1 Özellikler

Sequencer modu: ALTERNATE, ORDER, PARALLEL TURN, PARALLEL ORDER, CV/DUTY, CV/SLIDE, CV/DUTY  RADOM, RANDOM
Step modu: GATE ON/OFF, ACTIVE STEP, SLIDE, STEP JUMP
Sequence step çözünürlüğü: çeyrek nota, sekizlik nota, onaltılık nota
CV OUT pitch: Linear, Minor, Major, Chromatic
CV OUT voltajı: 1V, 2V, 5V (Oct) 8V (/V)
GATE OUT polaritesi: + (positif polarite), -(negatif polarite)
SYNC IN/OUT polaritesi: + (rise), - (fall)
Bağlantılar:
・  littleBits OUT jakı (mini monaural phone jakı)
・  OUT (MIDI OUT) jakı (mini stereo phone jakı)
・  CV - A OUT - GATE jakı (mini monaural phone jakı, CV OUT : Çıkış seviyesi 1V, 2V, 5V, 8[Hz/V], GATE OUT: Çıkış seviyesi 10V)
・  CV - BOUT - GATE jakı (mini monaural phone jakı, CV OUT : Çıkış seviyesi 1V, 2V, 5V, 8[Hz/V], GATE OUT: Çıkış seviyesi 10V)
・  IN – SYNC – OUT jakı (mini monaural phone jakı, SYNC IN: Mak. Giriş seviyesi 20V, SYNC OUT: Çıkış seviyesi l 5V)
・  USB jakı (B türü, USB MIDI)
Güç kaynağı: İki AA pil (alkaline pil önerilir), veya USB gücü
Pil ömrü: Yaklaşık 5 saat (alkaline pil ile)
Boyutlar (G x D x Y): 93 x 84 x 63 mm/7.60" x 3.31" × 2.48"
Ağırlık: 641 g/1.41 lbs.
Birlikte verilenler: Kontrol için iki AA pil, mini bağlantı – DIN kablo)
Opsiyonlar: Patch kablosu MS-CABLE-18

*  Özellikler ve görünüm önceden haber vermeksizin değiştirilebilir.
